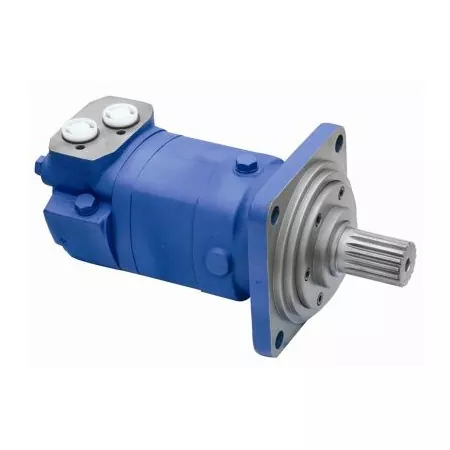

Как выбрать, установить и обслуживать роторно-орбитальные гидравлические двигатели для обеспечения максимального срока службы?

В этом руководстве представлена ​​теория, позволяющая получить полезную информацию — от выбора подходящего двигателя для вашего применения до правильных методов установки и методов ежедневного технического обслуживания, которые максимизируют срок службы.

1. Основной принцип работы – что обеспечивает высокий крутящий момент?

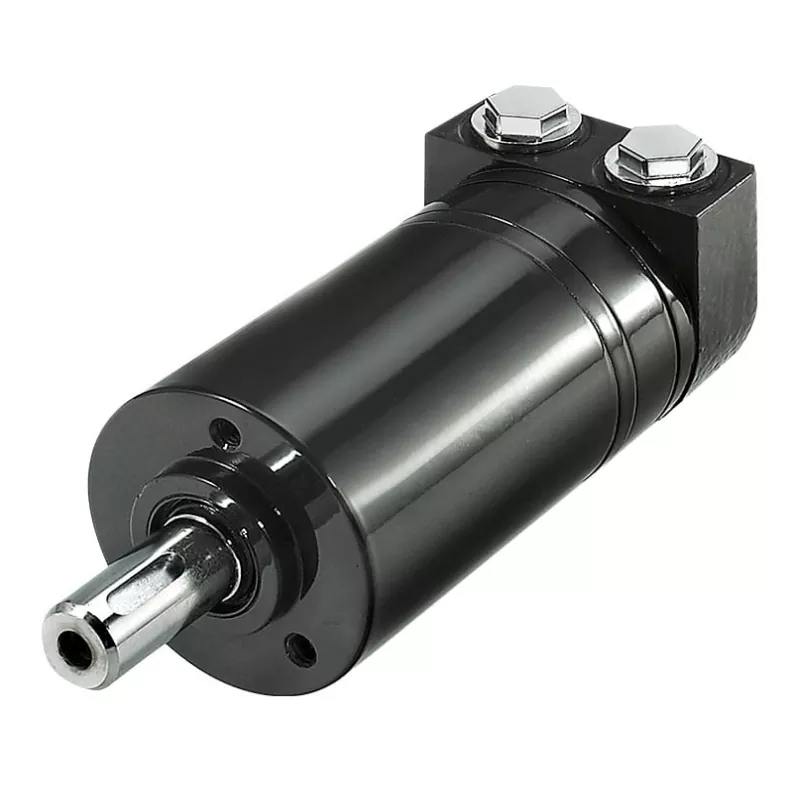

Сердцеорбитальный двигательпредставляет собой набор шестерен с внутренним зацеплением — ротор (внешняя шестерня) и статор (внутренняя шестерня) — с критическим правилом проектирования, согласно которому ротор имеет на один зуб меньше, чем статор. Когда гидравлическая жидкость под давлением попадает в двигатель, она заставляет ротор совершать орбитальное (планетарное) движение внутри статора. Это движение передается через внутренний соединительный вал на выходной вал, преобразуя орбитальное движение в плавное вращательное движение.

Эта конструкция обеспечивает определяющее преимущество: низкая скорость и высокий крутящий момент (LSHT). В отличие от лопастных или поршневых двигателей, орбитальные двигатели могут создавать сильный и стабильный крутящий момент непосредственно на низких оборотах, не требуя зубчатого редуктора. Это неоценимо для применений, требующих точного контроля скорости и высокого пускового момента при тяжелых нагрузках.

Существуют две основные конфигурации статора:

• Геротор (цельный статор): Статор представляет собой одно внутреннее зубчатое кольцо. Экономичный и надежный для циклов средней нагрузки.

• Геролер (статор с роликами): ролики или иглы вставляются в зубья статора, преобразуя трение скольжения в трение качения. Это обеспечивает более высокую эффективность, лучшую устойчивость к ударным нагрузкам и значительно более длительный срок службы – идеально подходит для тяжелых условий эксплуатации и высокой частоты.

2. Практический расчет – выбор правильного «сердца» для вашей машины

Двигатель неправильного размера является причиной преждевременного выхода из строя №1. Недостаточный размер приводит к повреждению из-за перегрузки; превышение размеров приводит к увеличению затрат и снижению общей эффективности системы. Сосредоточьтесь на этих четырех важнейших параметрах:

• Крутящий момент, скорость и рабочий объем (Треугольник): Рабочий объем (см3/об) напрямую определяет выходной крутящий момент: больший рабочий объем означает больше жидкости на оборот, следовательно, более высокий крутящий момент, но более низкую максимальную скорость. Всегда определяйте пусковой крутящий момент (который обычно выше рабочего крутящего момента) и требуемый диапазон рабочих скоростей перед выбором рабочего объема. Перекрестно сверьтесь с кривой производительности производителя – никогда не выбирайте двигатель, работающий на крайних пределах; стремитесь к зоне пиковой эффективности профиля давления/расхода вашей системы.

• Давление в системе и расход: подтвердите постоянное рабочее давление и максимально доступный расход вашего силового агрегата. Давление ограничивает пиковый крутящий момент, а поток определяет достижимую максимальную скорость. Сравните их с номинальными характеристиками двигателя. Убедитесь, что максимальное номинальное давление двигателя имеет разумный запас прочности выше пиковых пиков вашей системы (используйте соответствующий предохранительный клапан).

• Монтаж и нагрузка на вал. Помимо расположения болтов и размеров фланцев, возможность радиальной нагрузки на выходной вал часто упускается из виду. Если вы устанавливаете звездочку, шкив или ременную передачу непосредственно на вал, возникают значительные боковые нагрузки. В таких случаях необходимо выбрать двигатель с подшипниками, предназначенными для тяжелых условий эксплуатации, и свериться с таблицей номинальной радиальной нагрузки производителя. Игнорирование этого приводит к быстрому выходу подшипника из строя и утечке уплотнений.

• Экологические и специальные требования: Для экстремальных температур окружающей среды, пыльных условий или условий с высокой влажностью используйте улучшенные уплотнения (например, витон или HNBR) и коррозионностойкие материалы. Для приложений, требующих динамического торможения или измерения скорости, рассмотрите встроенные опции, такие как тормозные клапаны, тахометры или пропорциональные регулирующие клапаны.

3. Установка и ввод в эксплуатацию – детали, влияющие на производительность или снижающие ее

Идеально подобранный двигатель может быстро выйти из строя при неправильной установке. Выполните следующие обязательные шаги:

1. Точное выравнивание вала. Абсолютное соосное выравнивание между валом двигателя и приводимой нагрузкой является обязательным. Любое угловое или параллельное смещение приводит к возникновению радиальных или осевых сил, которые резко сокращают срок службы подшипника. Используйте циферблатный индикатор или лазерный инструмент для выравнивания и строго соблюдайте допуски производителя (обычно радиальное биение ≤ 0,05 мм).

2. Правильные соединения портов: дважды проверьте идентификацию порта — давление (P), возврат (T) и дренаж (L). Сливное отверстие имеет решающее значение: оно должно быть подведено отдельно обратно в резервуар с минимальным противодавлением (обычно < 5–10 бар, см. технические характеристики). Никогда не затыкайте сливное отверстие – это приведет к немедленному разрушению уплотнения вала.

3. Промывка системы перед запуском: Перед подключением двигателя промойте всю гидравлическую систему (шланги, клапаны, охладители) чистой жидкостью, чтобы удалить сварочный шлак, грязь и мусор, оставшиеся после установки. Загрязнения, попавшие во время установки, являются основной причиной преждевременного износа.

4. Процедура первоначальной обкатки: для новых или отремонтированных двигателей дайте агрегату поработать при 30–50 % номинальной нагрузки примерно 30–60 минут перед работой с полной нагрузкой. Это позволяет внутренним шестерням и подшипникам правильно сопрягаться и стабилизирует внутренние зазоры, что значительно продлевает срок службы.

4. Ежедневное обслуживание и быстрая диагностика неисправностей.

Помните золотое правило: 90 % отказов гидравлического двигателя связаны с загрязнением жидкости или неправильной температурой жидкости. Техническое обслуживание не является обязательным – оно является жизненно важным для вашего оборудования.

Управление подачей жидкости – ваш приоритет №1:

• Чистота: Твердые частицы действуют как абразивный притирочный состав, изнашивая прецизионно обработанную пару ротор-статор. Это увеличивает внутреннюю утечку, снижает объемный КПД и снижает крутящий момент. Обеспечьте уровень чистоты ISO 4406 16/18/13 или выше и регулярно проверяйте/заменяйте фильтры возвратной линии. Используйте индикатор перепада давления на корпусе фильтра.

• Вязкость и температура. Оптимальный диапазон вязкости составляет 20–43 сСт при 50 °C. Поддерживайте температуру масла ниже 60 °C при непрерывной работе; никогда не превышайте 85°C даже в пиковые периоды. Высокие температуры разжижают масло, снижая смазывающую способность и ускоряя разрушение уплотнений. Низкие температуры увеличивают вязкостное сопротивление, вызывая кавитацию и медленный запуск двигателя. При необходимости установите датчик температуры и охладитель.

• Никогда не смешивайте типы жидкостей. Категорически НЕ ИСПОЛЬЗУЙТЕ моторное масло вместо гидравлической жидкости. Их пакеты присадок несовместимы. Смешивание может привести к разбуханию уплотнения, вспениванию, лакированию и катастрофическому выходу из строя. Всегда используйте гидравлическую жидкость рекомендованного OEM-производителем класса.

Таблица быстрой диагностики неисправностей

Плановые проверки работоспособности

Включите их в свой план профилактического обслуживания:

• Еженедельно: проверяйте температуру внешнего корпуса (используйте инфракрасный термометр) и прислушивайтесь к необычному стуку или вою.

• Ежемесячно: проверяйте все шланговые фитинги и уплотнения на предмет подтекания.

• Ежеквартально: возьмите пробу масла и отправьте ее на спектрометрический анализ: повышение уровня частиц железа, меди или кремния является ранним признаком внутреннего износа задолго до того, как производительность заметно упадет.

Роторныйорбитальный гидравлический двигательпри правильном обращении является прочной и надежной рабочей лошадкой. Успех лежит в трех столпах: точный подбор его размеров в соответствии с вашим реальным профилем нагрузки, установка с хирургической точностью и поддержание здоровья жидкостей как непреложная дисциплина. В случае сомнений всегда обращайтесь к конкретным кривым производительности и интервалам технического обслуживания, указанным производителем, и без колебаний привлекайте их инженеров по применению для сложных рабочих циклов или индивидуальной интеграции.

Если вам нужна дополнительная информация по какому-либо конкретному аспекту – например, подробный расчет радиальной нагрузки, выбор встроенного клапана или варианты высокотемпературного уплотнения – дайте мне знать, и я смогу расширить информацию.
