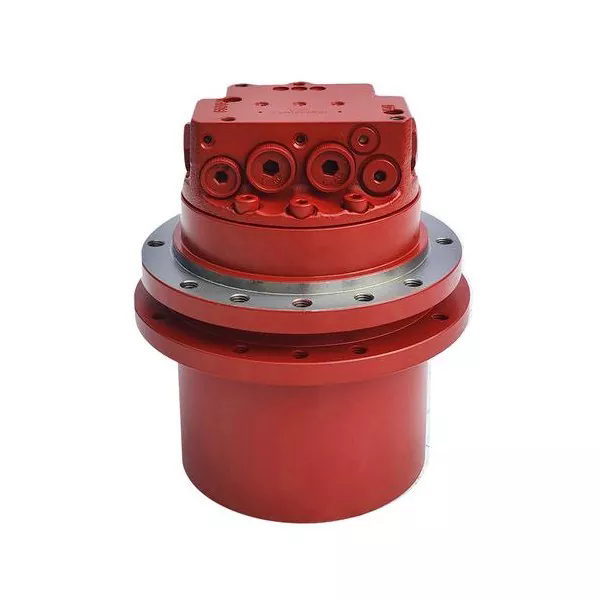

Анализ внутренней структуры и рабочего процесса гидромоторов

I. Состав внутренней структуры

Основная функция А.гидравлический двигательзаключается в преобразовании гидравлической энергии в механическую. Конструкция внутренней структуры полностью отвечает потребностям преобразования энергии. Ключевые компоненты следующие:

1. Основные элементы конструкции

Все гидромоторы не могут обойтись без двух основных компонентов: герметичного и периодически меняющегося объема и механизма распределения масла. Размер замкнутого объема изменяется перемещением плунжера, шестерни или лопасти. Механизм распределения масла контролирует путь входа масла под высоким давлением и путь выхода масла под низким давлением.

2. Структура различия типов

Тип шестерни: Работает за счет зацепления двух внутренних и внешних шестерен, при этом впуск и выпуск масла распределены симметрично. Для слива масла, вытекшего из подшипника, имеется отдельное отверстие для слива масла. Число зубьев на шестерне больше, чем на насосе, поэтому колебания крутящего момента меньше.

Тип лопастей: Лопасти радиально установлены на роторе, в основании имеется пружина предварительного натяжения. Пружина может обеспечить плотное прилегание лопаток и внутренней поверхности статора друг к другу, образуя уплотнение. В механизме распределения масла используется обратный клапан, обеспечивающий постоянное наличие масла под давлением у основания лезвия.

Тип плунжера

Тип радиального плунжера: Статор и блок цилиндров имеют эксцентриситет. Под действием давления масла плунжер прижимается к внутренней стенке статора, и сила реакции создает крутящий момент.

Аксиально-поршневой тип: блок цилиндров и вал двигателя соединены вместе. Плунжер заставляет цилиндр вращаться под действием нормальной составляющей силы автомата перекоса. Угол наклона автомата перекоса можно регулировать, соответственно изменяются смещение и скорость вращения.

3. Специальный дизайн

Требование к прямому и обратному вращению: Конструкции, которые могут вращаться в обоих направлениях, должны быть симметричными. В лопастном типе лопасти устанавливаются радиально, а в плунжерном типе используется многодействующая внутренняя изогнутая конструкция.

Обработка утечек: Помимо впускного и выпускного отверстий для масла, имеется также отдельный порт для утечки масла. Отверстие для слива масла мотор-редуктора может предотвратить повреждение концевого уплотнения вала.

II. Рабочий процесс преобразования гидравлической энергии в механическую энергию

The гидравлический двигательпреобразует энергию за счет изменения объема герметичной рабочей камеры. Конкретный процесс делится на следующие этапы:

1. Подача масла под высоким давлением

Масло под высоким давлением, подаваемое гидравлическим насосом, поступает в рабочую камеру двигателя через впускное отверстие для масла. Рабочая камера имеет плунжерное отверстие, камеру зубчатого зацепления или пространство между лопатками. При попадании масла будет создана разница давлений.

2. Разница давлений приводит в движение рабочие органы.

Тип плунжера: Масло под высоким давлением выталкивает плунжер наружу, позволяя ему прижиматься к внутренней стенке статора. Сила реакции, оказываемая статором на плунжер, будет разложена на составляющие крутящего момента, приводящие во вращение блок цилиндров.

Тип шестерни: Масло под давлением поступает в полость зацепления шестерни, заставляя шестерню вращаться. Масловыпускное отверстие сливает вытекшее масло.

Тип лезвия: Масло под давлением воздействует на обе стороны лезвий, создавая гидравлический крутящий момент. Лопасти под действием пружины плотно прилегают к статору и приводят во вращение ротор.

3. Преобразование и выход механической энергии.

Линейное движение рабочих компонентов преобразуется во вращательное движение посредством механической конструкции. Выходной вал непрерывно передает крутящий момент и скорость вращения. Например:

В радиально-плунжерном типе крутящий момент нескольких плунжеров накладывается, заставляя блок цилиндров вращаться.

В аксиально-поршневом типе угол наклона наклонной шайбы регулирует смещение и влияет на выходные параметры.

4. Масло низкого давления сбрасывается.

Когда объем рабочей камеры уменьшается, масло низкого давления выбрасывается из маслоотводящего отверстия. После завершения одного рабочего цикла продолжайте подавать масло под высоким давлением, и оно будет непрерывно вращаться.

Благодаря этому процессу гидравлический двигатель эффективно преобразует энергию давления гидравлической системы в механическую энергию. Этот метод преобразования позволяет широко использовать его в таких местах, как строительная техника, корабли и шахты.
